FANS（Flexible Airborne Navigation System）飞行管理系统是由中国科学院航空遥感中心光学部自主研制，集飞行航线设计、飞行控制与导航、飞行质量评估及飞行作业数据管理等功能与一体的软硬件系统。产品紧贴国内用户应用需求，融入团队多年研发及工程实践经验进行设计研发，支持UCX系列相机及其它TTL电平外触发模式的商用航空相机系统，并开放RS232和Ethernet控制指令以支持国产自研相机系统及其它航空传感器；可集成控制POS系统、PAV80和GSM3000系列座架等设备，为用户提供航摄任务设计、实施、质量检查等全过程、高可靠、易扩展和一体化服务；其由以下软硬件模块组成：

曝光控制模块（ECU）：

曝光控制模块与飞行控制和导航软件协同工作，可以提供GPS导航数据并产生TTL曝光触发电平，实现控制航空相机定点曝光；ECU根据航空产品工艺要求设计加工，具有体积小、安装方便、稳定可靠等特点。

曝光控制模块

飞行计划软件（FPS）：
飞行计划软件根据相机参数、测区范围及地形数据和航摄任务技术参数，进行自动航线敷设和曝光点生成，其具有以下优点:
1. 能够进行变基线设计，基于DEM数据和设计重叠度进行自适应航线间距调整和基线长度调整，以减少航片设计数量并防止设计航漏；
2. 支持航摄因子计算表自动生成，以用于快速查看基准面、最低点和最高点航摄参数；
3.支持文本及GARMIN格式的GPS航线领航数据输出，以直接导入飞行员GARMIN领航GPS接收机；
4. 支持TRACKAIR 、Z/I Imaging DMC及AirTopol等其他飞行计划格式输出；
5. 支持输出KML格式飞行计划，并能输出航片的设计覆盖范围，以快速查看飞行计划结果；
6.支持面状、条带及廊道的测区类型，并能进行设计航线编辑；
7.一键飞行计划设计报告生成；

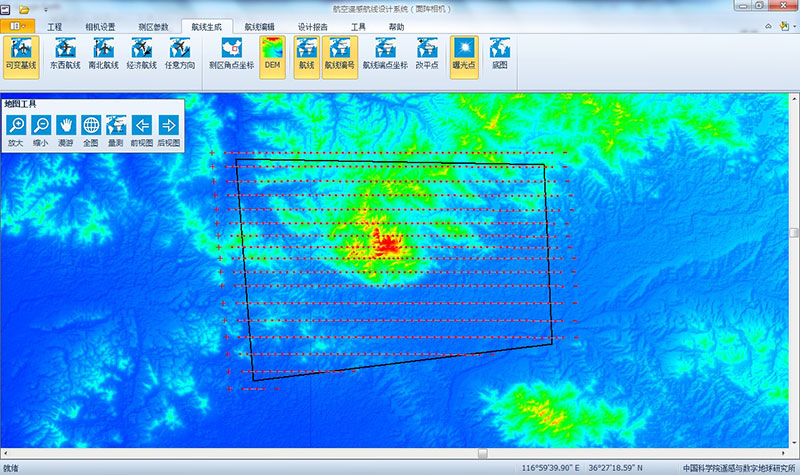

变基线航线设计

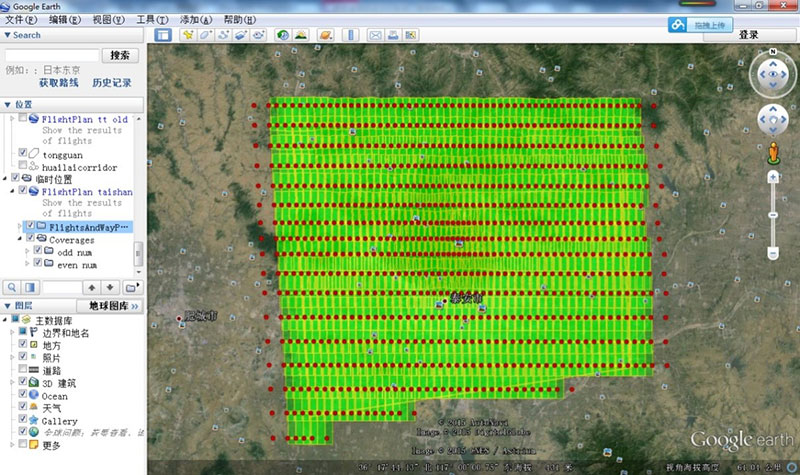

KML格式飞行计划

飞行控制与导航软件(FCNS)：
飞行控制与导航软件为航摄员提供机上选择航线和自动控制相机定点曝光，为飞行员提供航线领航信息。其主要具有以下特点：
1.可无人值守，实现全自动选线及定点曝光控制；
2.实际曝光位置的近实时显示，以防止漏曝；
3.可接受POS导航数据，并基于POS数据自动控制PAV80及GSM3000自动偏流修正；
4.可加载全国行政区划电子地图，作为背景领航信息；
5.提供上下及左右偏航标尺，指引飞行员压线飞行；
6.同时支持定时间间隔和定距离间隔自动曝光控制；
7.提供系统试飞模拟，地面检核系统连通性；

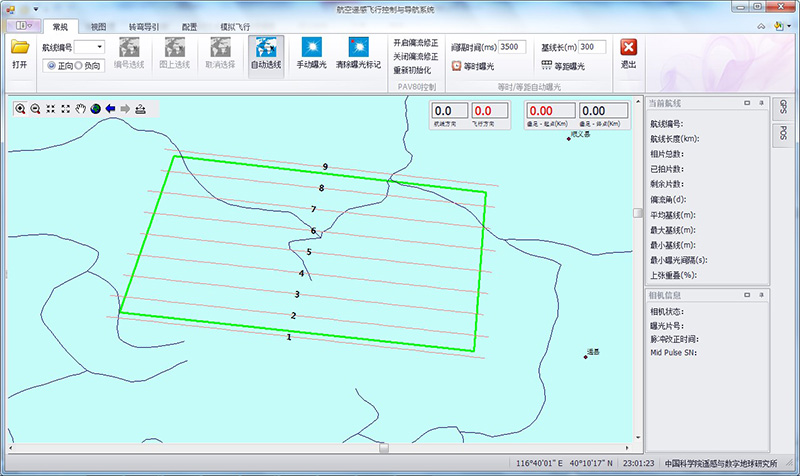

飞行控制与导航系统主界面

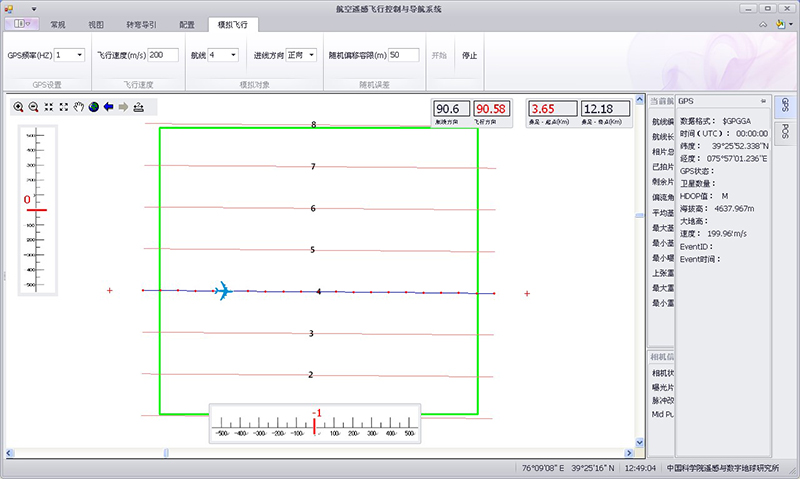

飞行导航地面测试模拟

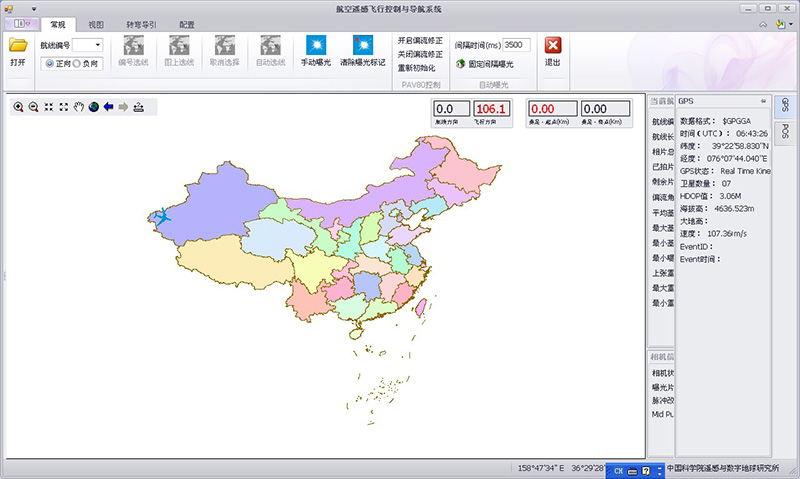

基于行政区划电子地图导航

视图自动旋转放大

飞行评估软件（FES）：
飞行评估软件用于快速检查具有POS数据的面阵影像的飞行质量，其通过直接读取POSEO外方位元素文件，对航线进线自动排序和自动邻近拓扑关系计算，基于DEM数据利用严密的成像几何计算重叠度、旋偏角及倾角，以快速进行飞行质量检查；其具有以下功能特点：
1.能够计算输出航片的最小两度重叠度、三度重叠度；
2.能够计算输出航片的旋偏角和倾斜角度；
3.计算精度和效率高，在外业即可快速进行质量检查；
4.输出KML、TXT和WORD格式的检查结果，便于直观查看；
5.支持通过奇偶航片隔片显示，快速查看模型重叠度；
6.输出标准的航线统计报告，包括弯曲度、最大最小重叠度、最大倾角、最大旋偏角、航高保持情况等；

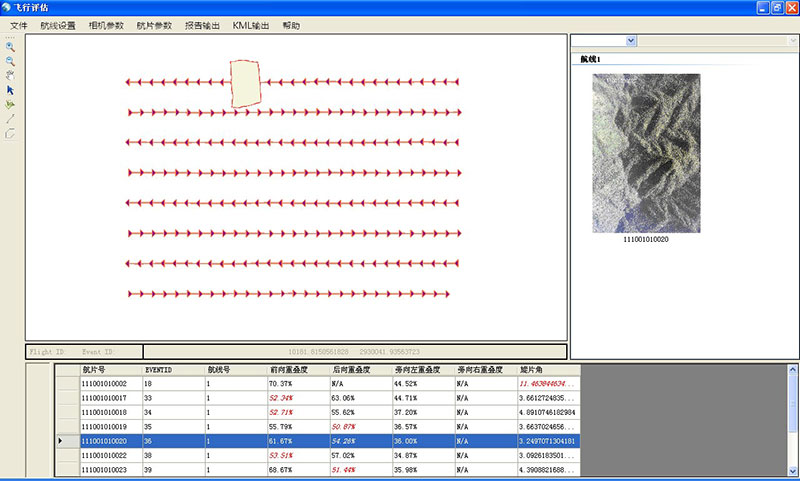

飞行评估软件主界面

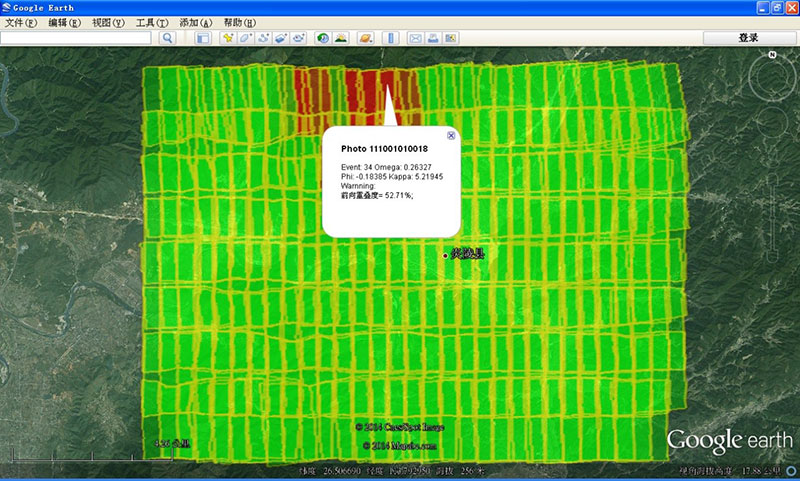

KML格式质量检查报告

文本格式检查报告

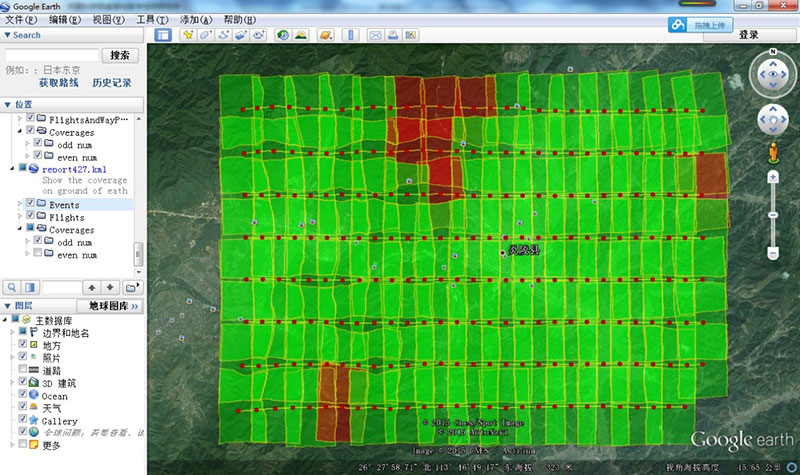

基于KML查看模型重叠度

文档格式航线飞行质量统计报告

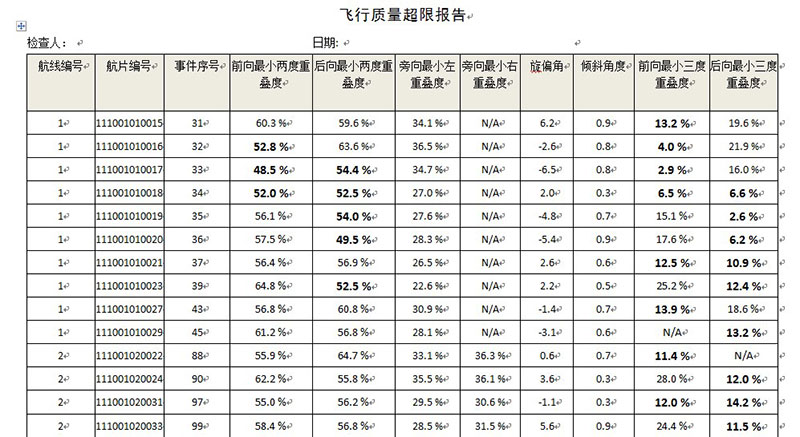

文档格式超限航片统计报告

飞行作业数据库系统：
用于管理飞行作业数据如飞行计划、飞行计划执行文件等，进行飞行任务数据文件存档，并可进行报表分析和查询，能够用于任务执行溯源；

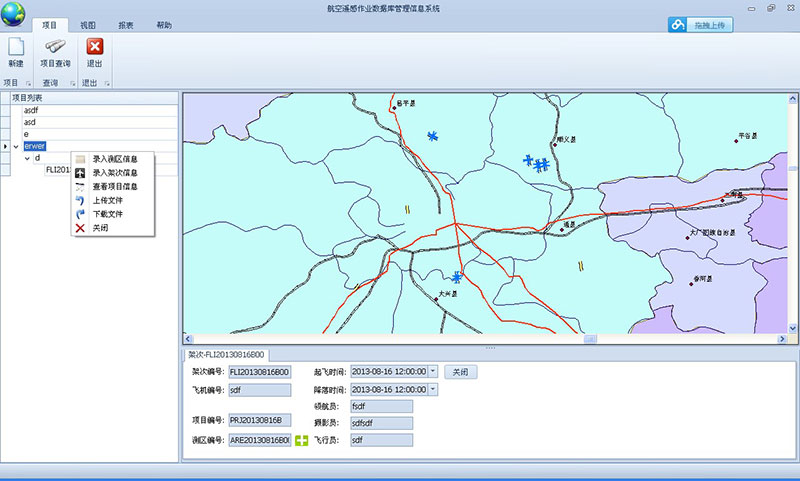

飞行作业数据库系统主界面
